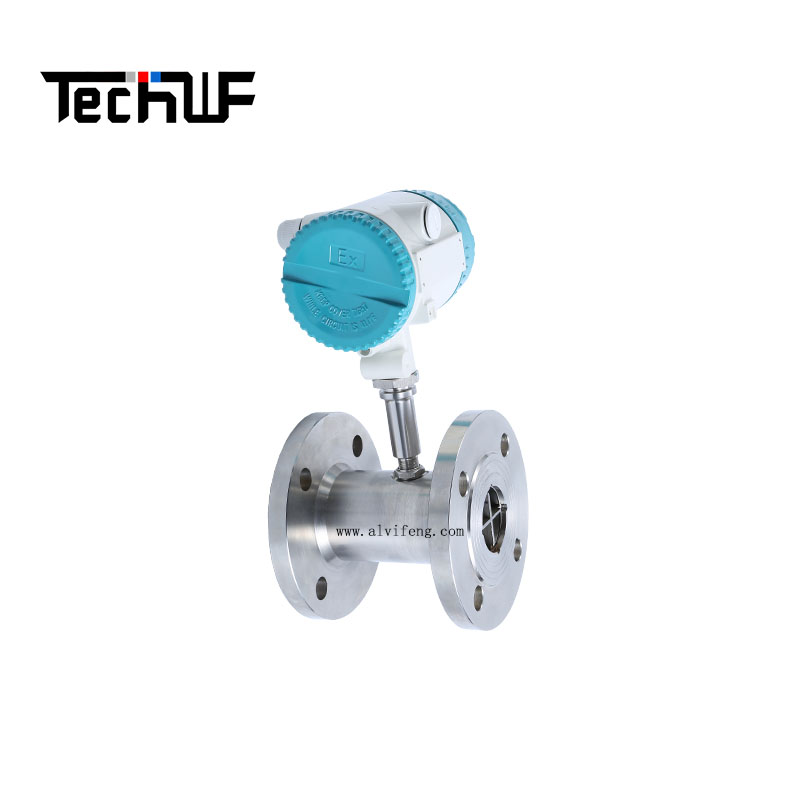

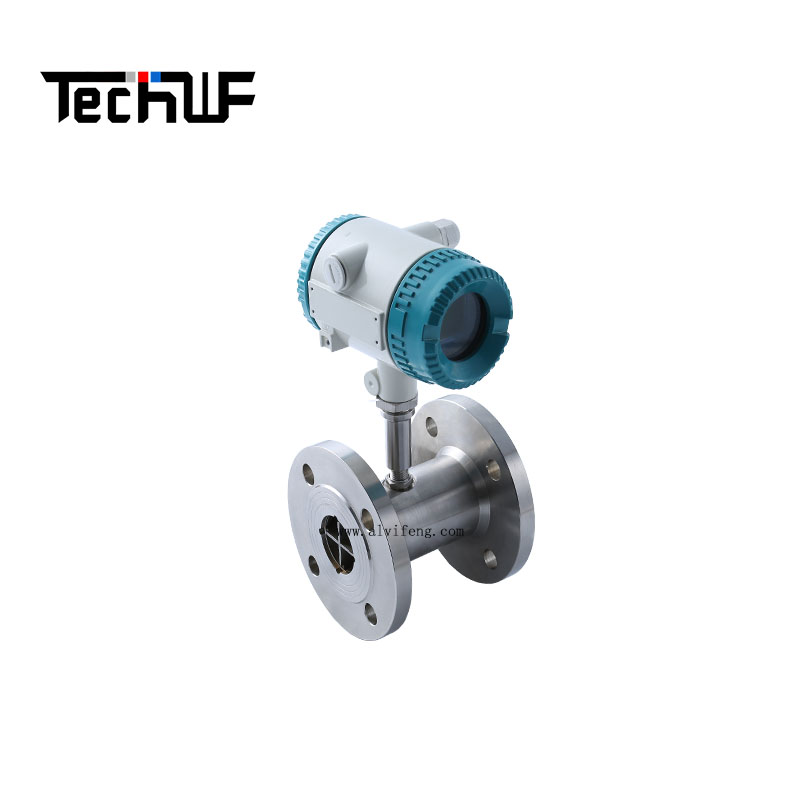

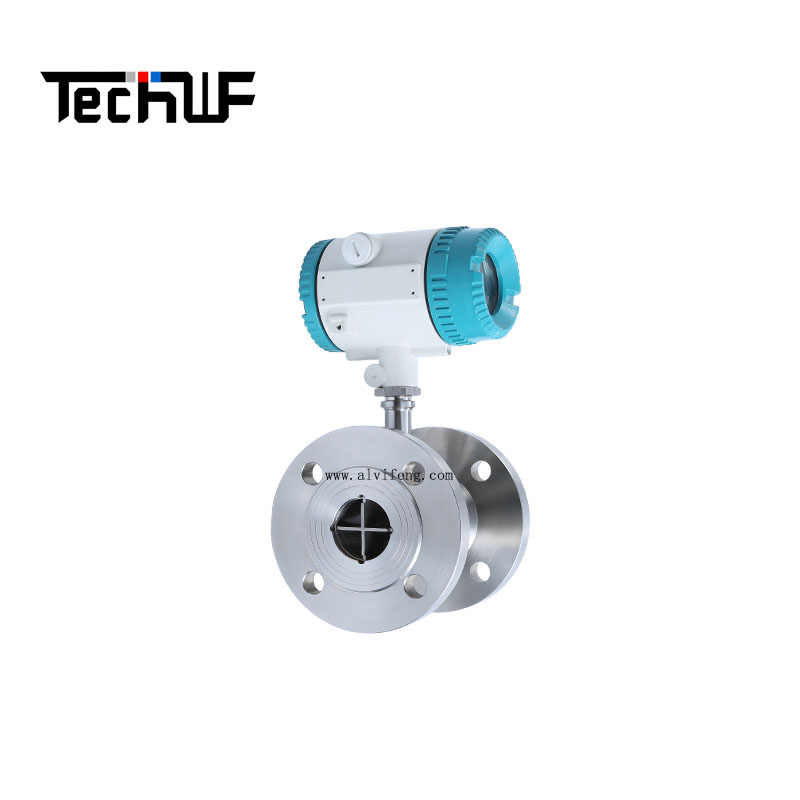

WF-WLF Фланцевый турбинный расходомер
Импульсный выход, высокая точность линейных характеристик, чувствительный отклик, широкий диапазон расхода, выходной сигнал: импульсный выход (источник питания + 12 ~ + 24 В постоянного тока, трехпроводная система) импульсный выход (источник питания + 24 В постоянного тока, двухпроводная система) аналоговый выходной сигнал расхода 4 ~ 20 Ма/ч взрывозащищенный.: Exdib mb lIBT6Gb имеет простую конструкцию, прост в установке, использовании и обслуживании. Он может поставлять фильтры, дегазаторы и выпрямители в комплекте. Для установки может быть предусмотрена пара парных фланцев (2 шт).
Описание
маркер
Турбинный датчик расхода LWG и индикаторный прибор, принимающий электрический импульсный сигнал, образуют турбинный расходомер, который используется для измерения объемного расхода и общего количества низковязких сред (жидкостей или газов) в закрытых трубопроводах. Он широко используется в нефтяной, химической промышленности, металлургии, авиации, научно-исследовательские и другие отделы.
Датчик состоит из турбинного датчика в сборе и усилителя. Конструкция обоих датчиков, собранных вместе, является единой: конструкция, которая может измерять положительный и отрицательный расход, является двусторонней; конструкция со вставным стержнем, который может быть установлен в трубопровод большого диаметра для измерения расхода жидкости, представляет собой заглушку- внутри.
Работа датчика основана на принципе баланса крутящего момента.Когда жидкость проходит через датчик, рабочее колесо приводится во вращение. Когда скорость потока определена, момент мощности и момент сопротивления уравновешиваются, скорость вращения рабочего колеса поддерживается на определенном уровне, и равномерно распределенные лопасти на намагниченном рабочем колесе вращаются вместе с рабочим колесом, тем самым периодически изменяя магнитное поле. при сопротивлении магнитного поля детектора (катушки) детектор генерирует электрический импульсный сигнал, который выводится на экран после усиления усилителем.
Частота выходных электрических импульсов пропорциональна частоте вращения рабочего колеса, а частота вращения рабочего колеса пропорциональна расходу, поэтому частота выходных электрических импульсов пропорциональна расходу, проходящему через датчик, и преобразованный аналоговый сигнал 4 ~ 20 мА также пропорционален расходу.
